Планетарный редуктор - высокоточный механизм, позволяющий увеличить и уменьшить угловую скорость выходного вала с соответствующим изменением крутящего момента. Редуктор состоит из корпуса, передачи из нескольких шестеренок, подшипников, упоров, присоединительных устройств, валов. Основная передающая конструкция включает планетарные шестерни, солнечные шестерни и внутренние кольцевые шестерни. Планетарный редуктор эффективно снижает частоту вращения и коэффициент инерции вращения нагрузочного двигателя, а также увеличивает крутящий момент.

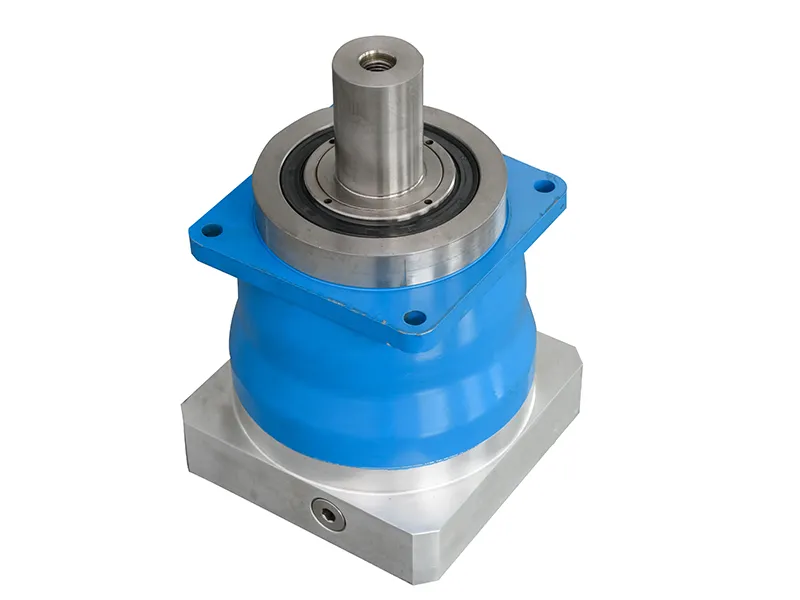

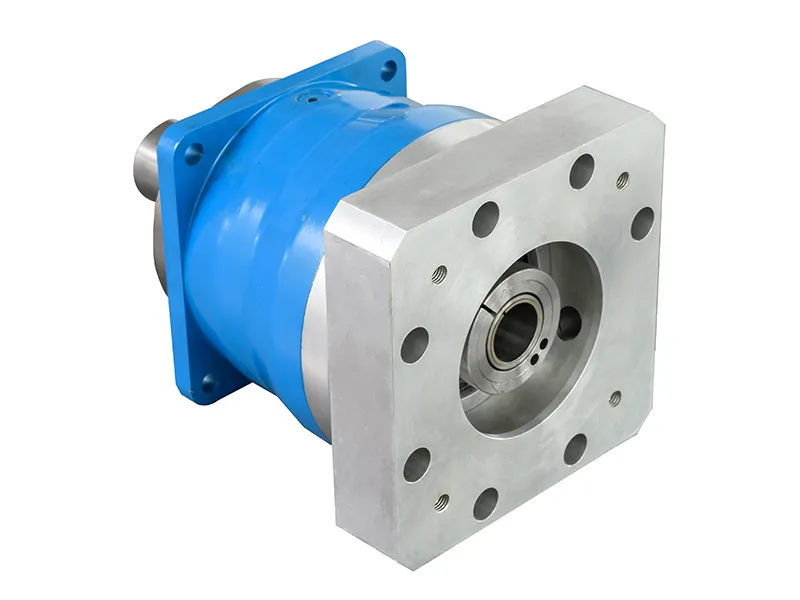

Планетарный редуктор компании Kean предлагает расширение функциональности зубчатой технологии для создания комплексных приводных систем. Изготовленный из высококачественной легированной стали HRC57-60 редуктор KS140/180 отличается структурой косых зубьев. Редуктор KS140/180 способен обеспечить высокий крутящий момент, низкий люфт и плавную работу - все это в компактном и простом в обслуживании устройстве.

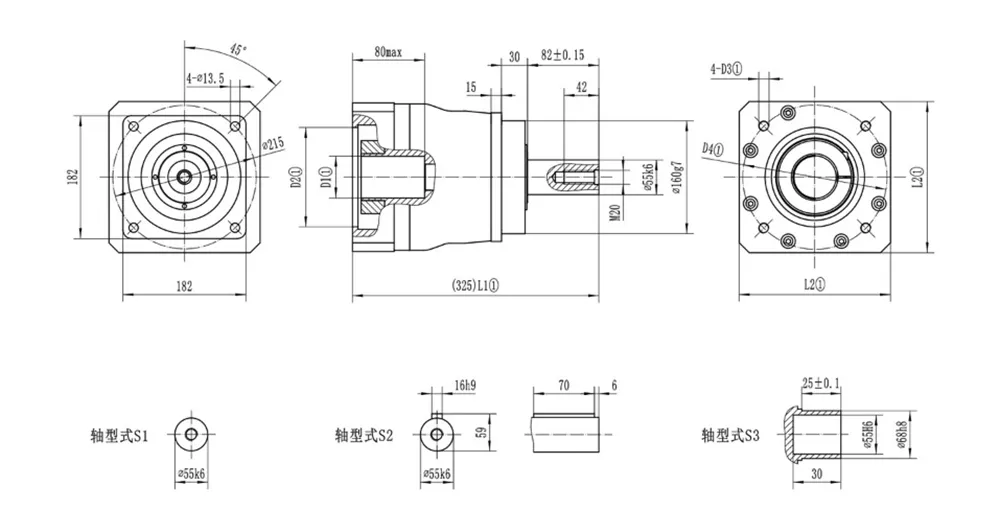

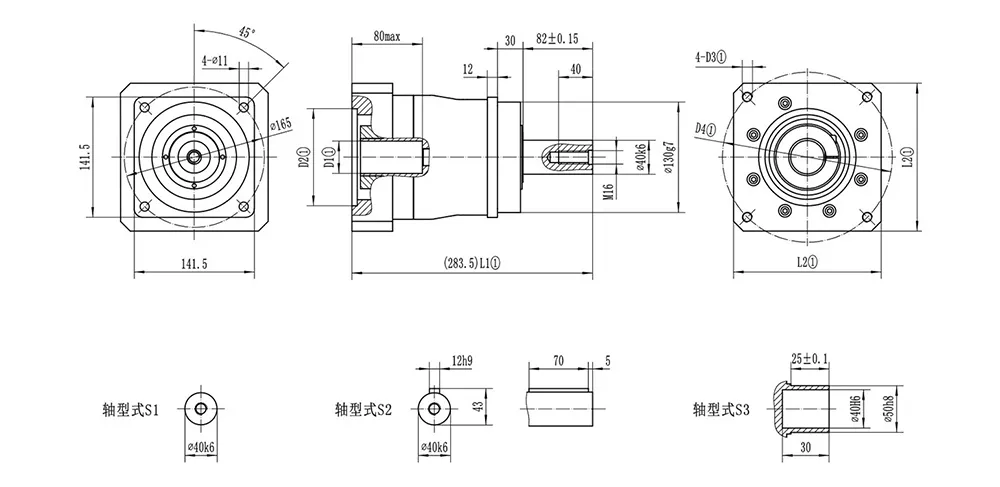

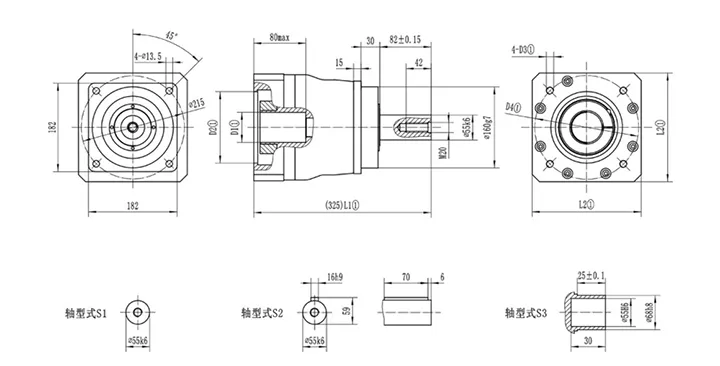

Опираясь на более чем двадцатитрехлетний стаж Kean в сфере прецизионной обработки зубчатых колес, а также на внушительный портфель, включающий свыше 30 патентов, и современное оснащение от Gleason и ZEISS, мы обеспечиваем исключительную эффективность наших планетарных редукторов. Более детальную информацию о спецификациях редукторов вы найдете в прилагаемых таблицах с параметрами и технических чертежах.
| Коэффициент | i | / | 3 | 4 | 5 | 7 | 8 | 10 | |
| Номинальный выходной крутящий момент | T2N | Нм | 200 | 330 | 330 | 320 | 310 | 330 | |
| Крутящий момент при аварийной остановке ② | T2Not | Нм | 1250 | 1320 | 1320 | 1320 | 1250 | 1250 | |
| Макс. крутящий момент ускорения ③ | T2B | Нм | 460 | 790 | 790 | 790 | 640 | 640 | |
| Номинальная входная скорость | n1N | об/мин | 2100 | 2100 | 2100 | 2600 | 2600 | 2600 | |
| Макс. входная скорость | nIMAX | об/мин | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | |
| Макс. люфт | / | уг.мин | ≤3 | ||||||
| Жесткость при кручении | / | Нм/уг.мин | 50 | ||||||
| Макс. осевая сила ④ | F2AMax | N | 9700 | ||||||
| Макс. радиальная сила ④ | F2AMax | N | 9750 | ||||||
| Эффективность | η | % | 97 | ||||||
| Долговечность | / | ч | >20000 | ||||||
| Вес | / | кг | 17.5 | ||||||
| Уровень шума | / | дБ | ≤65 | ||||||
| Рабочая температура | / | ℃ | +90 | ||||||
| Температура окружающей среды | / | ℃ | от -15 до +40 | ||||||
| Смазка | / | / | Смазка на весь срок службы | ||||||
| Направление вращения | / | / | Одинаковое направление вращения для входной и выходной осей | ||||||
| Степень защиты коробки передач | / | / | IP65 | ||||||
| Момент инерции массы (входной) | J1 | 38 | кг/см² | 15 | 12.15 | 11.00 | 10.20 | 9.50 | 9.50 |
| Коэффициент | i | / | 3 | 4 | 5 | 7 | 8 | 10 |
| Номинальный выходной крутящий момент | T2N | Нм | 510 | 920 | 920 | 825 | 825 | 860 |
| Крутящий момент при аварийной остановке ② | T2Not | Нм | 2750 | 2750 | 2750 | 2750 | 2750 | 2750 |
| Макс. крутящий момент ускорения ③ | T2B | Нм | 1160 | 1450 | 1450 | 1450 | 1165 | 1165 |
| Номинальная входная скорость | nIN | об/мин | 1500 | 1500 | 1500 | 2300 | 2300 | 2300 |
| Макс. входная скорость | nIMax | об/мин | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 |
| Макс. люфт | / | уг.мин | ≤3 | |||||
| Жесткость при кручении | / | Нм/уг.мин | 165 | |||||
| Макс. осевая сила ④ | F2AMax | Н | 13950 | |||||
| Макс. радиальная сила ④ | F2QMax | Н | 15200 | |||||
| Эффективность | η | % | 97 | |||||
| Долговечность | / | ч | >20000 | |||||
| Вес | / | кг | 34 | |||||
| Уровень шума | / | дБ | ≤65 | |||||
| Рабочая температура | / | ℃ | +90 | |||||
| Температура окружающей среды | / | ℃ | от -15 до +40 | |||||
| Смазка | / | / | Смазка на весь срок службы | |||||
| Направление вращения | / | / | Одинаковое направление вращения для входной и выходной осей | |||||
| Степень защиты коробки передач | / | / | IP65 | |||||
| Момент инерции массы (входной) | J1 48 | кг/см² | 58.30 | 41.30 | 35.50 | 29.80 | 29.70 | 26.60 |
| J1 55 | 66.00 | 50.00 | 44.10 | 38.70 | 38.70 | 35.60 | ||
Свяжитесь с нашими специалистами для получения верного решения.
Предлагаемые элементы зубчатой передачи используются в широком спектре механических узлов.
Имея 23-летний опыт в производстве индивидуальных зубчатых передач, компания Kean имеет возможность производить конические зубчатые передачи в больших объемах по индивидуальном заказу. Благодаря передовому оборудованию мирового класса, более 30 запатентованным технологиям и масштабируемым производственным мощностям, превышающим 35 000 нестандартных деталей в год, мы предлагаем клиентам высокоточные и экономичные зубчатые передачи, отвечающие самым строгим требованиям производства трансмиссий.
