Основные типы конических передач:

• Конические зубчатые передачи с прямым зубом (прямозубые): характеризуются прямыми и радиально расположенными зубьями вдоль делительного корпуса.
• Спиральные конические передачи (косозубые): имеют изогнутые, наклонные зубья.
• Конические зубчатые колеса с круговыми зубьями: имеют изогнутые зубья с нулевым углом наклона спирали, сочетают в себе особенности прямых и спиральных конических передач.
• Конические гипоидные зубчатые передачи (гипоидные): похожи на спиральную коническую передачу, позволяют смещать валы, не пересекая их.
• Торцевые конические передачи: особый тип конической передачи, используемый для передачи движения между двумя валами, которые пересекаются под углом 90 градусов, с равным количеством зубьев, что приводит к соотношению скоростей 1:1.

Имея 23-летний опыт в производстве индивидуальных зубчатых передач, компания Kean имеет возможность производить конические зубчатые передачи с прямым и круговым зубом, достигая уровня точности GB11365-89 класса 4 (DIN 4-5 / AGMA 10-11).

В 98-99% случаях эффективность конических передач зависит от нескольких факторов:

• Точность профиля зубьев и качество поверхности: высокоточные профили зубьев и гладкая поверхность, достигаемые путем шлифования CBN, оптимизируют сцепление, уменьшая трение и потерю тепла.
• Эффективность смазки: использование высококачественного трансмиссионного масла или синтетического смазочного материала сокращают износ и трение скольжения, продлевая срок эффективной эксплуатации.
• Соосность при установке: отклонение в соотсности валов или неправильная сборка увеличивают нагрузку на шестерни и подшипники, что сокращает эффективность и ускоряет износ.
• Условия эксплуатации: при работе на скоростях превышающих номинальную, а также при чрезмерных нагрузках увеличивается трение и износ, что значительно снижает эффективность. Рекомендуется эксплуатировать в указанных условиях.

Ключевые преимущества конических зубчатых передач:

• Высокая эффективность передачи мощности: до 98-99%
• Компактная и простая конструкция.
• Эффективность передачи крутящего момента и возможность передачи вращения под углом.

Конические зубчатые передачи находят широкое применение в самых разнообразных отраслях, включая:

• Автомобилестроение: используются в качестве зубчатого механизма в автомобильных дифференциалах.
• Тяжелая техника: используются для приведения в движения систем, аналогичных автомобильным дифференциальным системам, и приводов вспомогательных устройств.
• Авиационный сектор: зубчатые передачи являются ключевым элементов в системах трансмиссии вертолетов и редукторов авиационных агрегатов.
• Судостроение: используются в судовых пропульсивных установках и системах кормового привода.
• Другое: широко используются в ручных инструментах и в различных производственных отраслях.

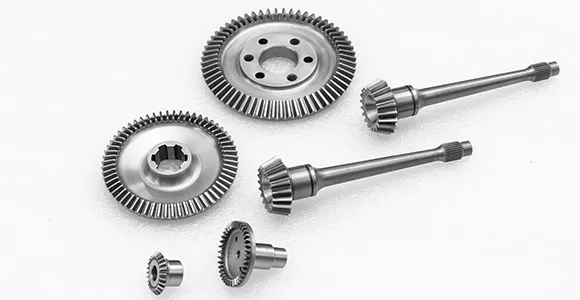

Конические зубчатые передачи с прямым зубом (зубья расположены радиально вдоль делительного конуса) подойдут для использования в низкоскоростных трансмиссиях. Это простейший тип конической передачи часто используется в низкоростных механизмах, например в редукторах печатного оборудования или в дифференциальных механизмах транспортных средств.

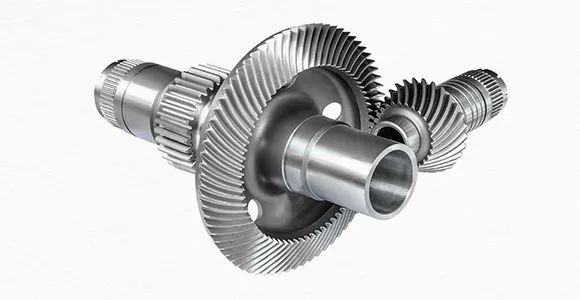

Для такой задачи подойдет использование спиральной конической передачи. По сравнению с прямозубыми, этот тип передачи обеспечивает более плавное зацепление и значительно меньший уровень шума.
